Naprowadzacze ciężarowe to elementy, które w codziennej pracy magazynów, placów logistycznych czy zakładów produkcyjnych bywają niedoceniane — aż do momentu, gdy ich brak daje o sobie znać uszkodzonym słupkiem, przesuniętą bramą lub rozjechaną krawędzią posadzki. Odpowiednie zabezpieczenie przestrzeni manewrowej dla pojazdów ciężkich to kwestia zarówno organizacji pracy, jak i realnych kosztów eksploatacyjnych. Poniżej omawiamy, czym dokładnie są naprowadzacze, gdzie sprawdzają się najlepiej i na co zwracać uwagę przy ich wyborze.
Czym są naprowadzacze ciężarowe i jak działają
Naprowadzacze ciężarowe to elementy infrastruktury drogowej i magazynowej, których zadaniem jest prowadzenie pojazdu wzdłuż wyznaczonej trasy lub ochrona konkretnych elementów przestrzeni przed uderzeniem. Różnią się od zwykłych odbojnic czy słupków odgradzających przede wszystkim przeznaczeniem: są projektowane z myślą o pojazdach o masie całkowitej przekraczającej 3,5 tony, a więc ciągnikach siodłowych, naczepach, autobusach, samochodach dostawczych dużej ładowności i maszynach roboczych.
Mechanizm działania jest prosty, ale skuteczny. Naprowadzacz ustawiony przy wyjeździe z placu, przy bramie rozładunkowej lub w ciągu komunikacyjnym pełni rolę fizycznego odniesienia dla kierowcy — ogranicza pole manewru w taki sposób, że pojazd „wchodzi” w wyznaczony korytarz bez konieczności wielokrotnych korekt. To szczególnie ważne przy cofaniu naczepy, gdzie pole widzenia kierowcy jest mocno ograniczone, a każdy centymetr odległości od ściany czy słupka bramowego ma znaczenie.
Główne rodzaje naprowadzaczy stosowanych przy pojazdach ciężkich
Rynek oferuje kilka podstawowych typów, różniących się materiałem, sposobem montażu i odpornością na uderzenia:
- Naprowadzacze stalowe — wykonane z profili lub rur ze stali konstrukcyjnej, często ocynkowane lub malowane proszkowo. Przeznaczone do instalacji na stałe, kotwione w posadzce lub ścianie. Absorbują uderzenia głównie przez odkształcenie plastyczne, dlatego po poważniejszym kontakcie wymagają wymiany.
- Naprowadzacze elastyczne (gumowe lub polimerowe) — wracają do pierwotnego kształtu po kontakcie z pojazdem. Sprawdzają się tam, gdzie dochodzi do częstych, lekkich muskań, a wymiana elementów stalowych byłaby zbyt kosztowna i czasochłonna.
- Naprowadzacze z betonu lub prefabrykatów betonowych — masywne i trwałe, stosowane głównie w przestrzeniach zewnętrznych o dużym natężeniu ruchu. Odporność na warunki atmosferyczne jest ich główną zaletą.
- Systemy modułowe — łączą kilka materiałów i umożliwiają konfigurację tras dostosowaną do konkretnej hali lub placu. Ich montaż jest bardziej pracochłonny, ale dają dużą elastyczność projektową.
Wybór materiału powinien wynikać z analizy rzeczywistego ruchu: jeśli pojazdy tylko okazjonalnie korzystają z danego przejazdu, naprowadzacz elastyczny może być wystarczający. Przy kilkudziesięciu cyklach dziennie warto postawić na rozwiązanie stalowe lub prefabrykaty.
Różnica między naprowadzaczem a odbijakiem czy słupkiem
Nazwy bywają używane zamiennie, co prowadzi do nieporozumień przy zakupie. Odbijak (popularnie zwany zderzakiem dojazdowym) jest elementem biernym — amortyzuje uderzenie pojazdu w konkretnym punkcie, na przykład przy rampie rozładunkowej. Słupek odgradzający pełni funkcję bariery, ale nie naprowadza. Naprowadzacz działa inaczej: jest tak umieszczony, że pojazd poruszający się wzdłuż jego powierzchni jest płynnie kierowany we właściwą stronę. Różnica jest znacząca z punktu widzenia bezpieczeństwa — naprowadzacz redukuje ryzyko kolizji, zanim do niej dojdzie.
Gdzie stosuje się naprowadzacze ciężarowe — najczęstsze miejsca instalacji
Naprowadzacze ciężarowe mają sens wszędzie tam, gdzie pojazdy o dużym gabarycie wykonują manewry w ograniczonej przestrzeni lub mijają elementy infrastruktury wymagające ochrony. Praktyka pokazuje, że najczęściej trafiają do kilku typowych lokalizacji.

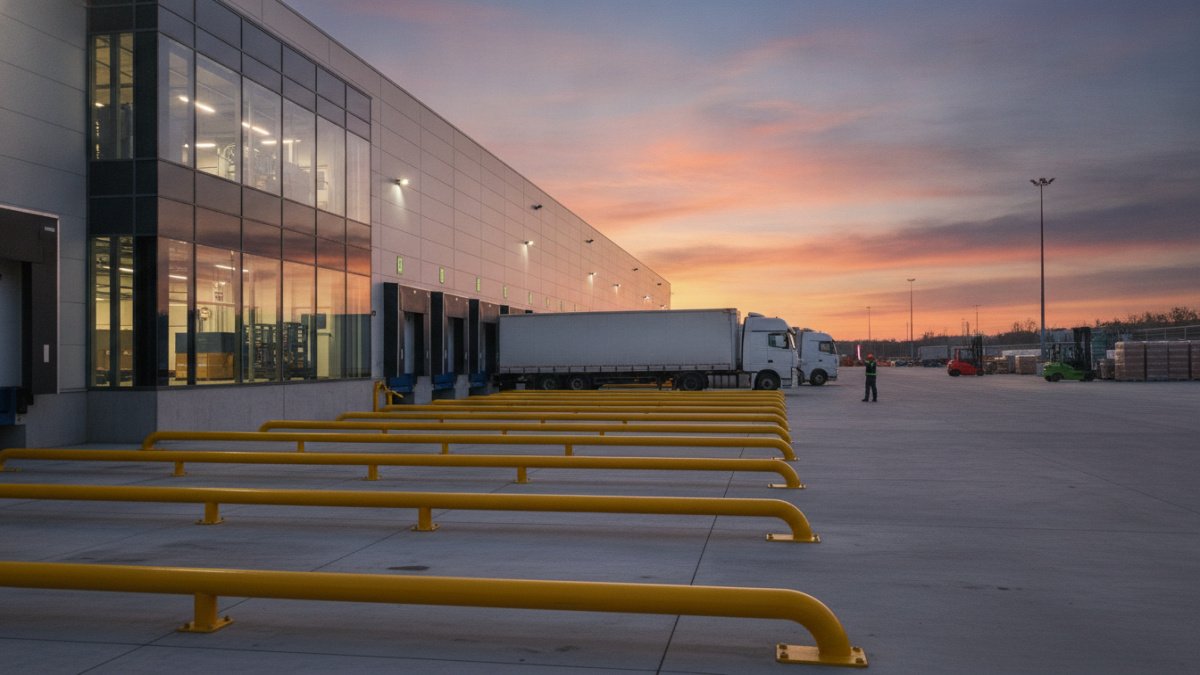

Rampy rozładunkowe to środowisko, gdzie naprowadzacze sprawdzają się niemal wzorcowo. Kierowca cofający naczepę musi trafić w wąski otwór bramy lub doku przeładunkowego, niejednokrotnie przy ograniczonej widoczności wynikającej z pory roku, warunków oświetleniowych lub deszczu. Naprowadzacze zamontowane symetrycznie po obu stronach rampy tworzą korytarz, który realnie skraca czas manewru i zmniejsza ryzyko uszkodzenia elewacji, bramy lub samej naczepy.
Hale produkcyjne i magazyny wysokiego składowania to kolejne środowisko. Wózki widłowe o dużym udźwigu, ciągniki do naciągnięcia palet czy pojazdy AGV poruszają się często w korytarzach między regałami. Naprowadzacze wbudowane w posadzkę lub montowane do konstrukcji regałowej chronią słupy nośne — koszt naprawy uszkodzonego słupa regałowego wraz z koniecznością opróżnienia sąsiednich alejek to wielokrotność ceny dobrego systemu naprowadzającego.
Stacje paliw z dystrybutorami dla pojazdów ciężkich, wjazdy na myjnie samochodowe dla TIR-ów oraz tunele myjni automatycznych to miejsca, gdzie geometria naprowadzenia jest ściśle powiązana z bezpieczeństwem urządzeń wartych często kilkaset tysięcy złotych. Tu naprowadzacze muszą być nie tylko wytrzymałe, ale też precyzyjnie wyprofilowane — odchylenie o kilkanaście centymetrów może oznaczać kolizję z ramieniem myjącym.
Parkingi dla autobusów i place manewrowe w zajezdniach tramwajowych to z kolei środowiska, gdzie istotna jest długość naprowadzacza — pojazdy przegubowe lub długie autobusy wymagają prowadzenia na znacznie większym odcinku niż standardowa naczepa.
Normy i parametry techniczne przy wyborze naprowadzaczy ciężarowych
Decyzja o zakupie konkretnego modelu nie powinna opierać się wyłącznie na cenie. Kilka parametrów technicznych ma bezpośrednie przełożenie na żywotność i skuteczność instalacji.
Nośność i odporność na uderzenie boczne wyrażana jest w kiloniutonach (kN) — im wyższy pojazd i większa masa, tym wyższy powinien być ten parametr. Ciągnik siodłowy z naczepą to typowo 40–44 tony, a prędkość manewrowa przy dokach to zazwyczaj 3–8 km/h. Na tej podstawie można obliczyć energię kinetyczną uderzenia i dobrać naprowadzacz o odpowiedniej charakterystyce absorpcji.
Wysokość montażu ma znaczenie, bo punkt kontaktu z pojazdem różni się zależnie od typu: naczepa ma progi na innej wysokości niż śmieciarka czy betonomieszarka. Typowa strefa kontaktu mieści się między 400 a 1200 mm od posadzki, ale przy pojazdach specjalistycznych warto to zweryfikować bezpośrednio.
Materiał kotwiący jest często pomijanym aspektem. Naprowadzacz wkręcony w posadzkę o grubości 15 cm z lekkim zbrojeniem zachowa się inaczej podczas uderzenia niż ten sam element zakotwiony w płycie o grubości 25 cm z gęstym zbrojeniem. Producenci podają zwykle minimalne wymagania co do nośności podłoża — warto je zweryfikować z dokumentacją posadzki przed montażem.
Warunki środowiskowe determinują wybór powłoki ochronnej. Na zewnątrz, w strefach klimatycznych o dużej wilgotności lub narażeniu na sól drogową zimą, ocynkowanie ogniowe lub malowanie dwuskładnikową emalią epoksydową przedłuża żywotność o kilka lat w porównaniu z samym gruntowaniem.
Błędy przy instalacji i eksploatacji naprowadzaczy ciężarowych
Nawet najlepszy naprowadzacz traci swoją funkcję, jeśli zostanie źle zamontowany lub eksploatowany niezgodnie z przeznaczeniem. Z praktyki wynika, że najczęstsze błędy powtarzają się w kilku kategoriach.
Zbyt krótki odcinek naprowadzający to chyba najpowszechniejszy problem. Kierowca cofający 13-metrową naczepę potrzebuje wyraźnego prowadzenia już od momentu wjazdu w korytarz, nie dopiero przy samej rampie. Naprowadzacz kończący się 3 metry przed celem często nie spełnia swojej roli, bo pojazd jest już ustawiony pod kątem i dalsza korekta jest niemożliwa bez ponownego wyjazdu.
Brak wizualnego oznakowania to kolejny błąd. Sam element stalowy czy betonowy jest widoczny w dzień przy dobrej pogodzie, ale nocą, podczas opadów lub przy ograniczonej widoczności kabiny kierowca nie zdąży zareagować. Pasy odblaskowe lub naklejki fluorescencyjne montowane wzdłuż naprowadzacza potrajają jego skuteczność przy minimalnym dodatkowym koszcie.
Montaż na uszkodzonej posadzce bywa przyczyną awarii już po kilku tygodniach. Pęknięcia wokół kotew rosną przy każdym uderzeniu i prowadzą do poluzowania całego elementu. Naprawa posadzki przed montażem to inwestycja, która zwraca się w pierwszym sezonie.
Brak harmonogramu przeglądów prowadzi do sytuacji, gdzie naprowadzacz jest formalnie obecny, ale odkształcony na tyle, że nie spełnia już żadnej funkcji ochronnej. Zalecany cykl kontrolny to minimum raz na kwartał przy intensywnym ruchu i raz na pół roku przy okazjonalnym. Kontrola powinna obejmować stan kotew, integralność spawów (w elementach stalowych) oraz zachowanie geometrii.
Niedopasowanie naprowadzacza do rzeczywistego parku pojazdów zdarza się przy zmianie floty. Jeśli zakład wymienił dotychczasowe ciągniki na pojazdy o wyższym podwoziu lub szerszych osiach, stare naprowadzacze mogą stać się zbędne lub — gorzej — stwarzać nowe zagrożenia przez nieoczekiwany kontakt z inną częścią pojazdu.
Naprowadzacze ciężarowe a organizacja bezpieczeństwa na placu logistycznym
Samo zamontowanie naprowadzaczy nie zwalnia z odpowiedzialności za całościową organizację ruchu na terenie zakładu czy magazynu. Są jednym z elementów szerszego systemu, który powinien uwzględniać oznakowanie poziome i pionowe, procedury komunikacji między kierowcą a obsługą naziemną oraz oświetlenie stref manewrowych.
Przepisy BHP nie nakładają wprost obowiązku stosowania naprowadzaczy jako samodzielnej kategorii, ale wymagają zapewnienia bezpiecznych warunków ruchu pojazdów na terenie zakładu pracy. Inspekcja pracy ocenia stan infrastruktury przez pryzmat realnego ryzyka — i brak odpowiedniego prowadzenia przy rampach może być kwalifikowany jako zaniedbanie organizacyjne.
Ubezpieczyciele coraz częściej uwzględniają stan infrastruktury przy wycenie polis majątkowych dla obiektów z intensywnym ruchem pojazdów ciężkich. Dobrze udokumentowana instalacja naprowadzaczy, z protokołami montażu i przeglądów, bywa argumentem przy negocjowaniu składki lub przy rozpatrywaniu roszczeń po zdarzeniu.
Decyzja o instalacji naprowadzaczy ciężarowych powinna być poprzedzona analizą ruchu: które trasy są krytyczne, jakie pojazdy z nich korzystają i jaka jest częstotliwość manewrów. Nie w każdym miejscu instalacja jest uzasadniona ekonomicznie — ale tam, gdzie ryzyko uszkodzenia infrastruktury lub wypadku jest realne, koszt dobrze dobranego systemu zwraca się zazwyczaj w czasie krótszym niż jeden poważniejszy incydent.
